دليل عملي لأشكال وقواعد المصابيح الكهربائية
يتضمن اختيار المصباح الكهربائي المناسب أكثر من مجرد القوة الكهربائية والسطوع. يعد فهم نظام الترميز لأشكال المصابيح وأنواع القاعدة أمرًا ضروريًا لضمان الملاءمة المثالية للتركيبات الخاصة بك وتحقيق تأثير الإضاءة المطلوب. سيزيل هذا الدليل الغموض عن هذه الرموز، ويزودك بالمعرفة اللازمة لاتخاذ قرارات مستنيرة.

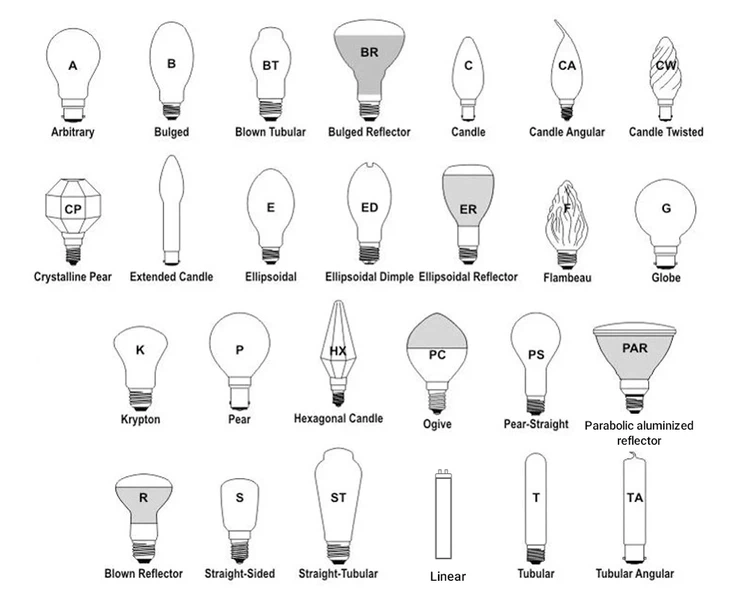

الجزء الأول: فهم أشكال المصابيح الكهربائية
يتم تحديد أشكال المصابيح الكهربائية بواسطة حرف أو سلسلة من الحروف متبوعة برقم. يشير الحرف إلى الشكل العام، بينما يشير الرقم إلى القطر عند أوسع نقطة للمبة وهو أثمان البوصة.
أشكال اللمبات المنزلية الشائعة:
سلسلة -أ (تعسفية):هذا هو شكل المصباح "القياسي" الكلاسيكي. الحجم الأكثر شيوعًا هوA19، يستخدم بشكل متكرر في مصابيح الطاولة، وتركيبات السقف، والممرات. الرقم "19" يعني أن قطره 19/8 بوصة (حوالي 2.4 بوصة).
سلسلة BR-(العاكس المنتفخ):تتميز هذه المصابيح بشكل واسع ومتوهج مما يخلق شعاعًا ناعمًا وواسعًا من الضوء. فهي مثالية لراحة النازلفي السقوف. الأحجام الشائعة تشملBR30وBR40، حيث تشير الأرقام إلى أقطار 30/8 بوصة و40/8 بوصة على التوالي.
سلسلة PAR- (عاكس مكافئ بالألمنيوم):تتميز مصابيح PAR بعدسة زجاجية صلبة- ومرآة مكافئة دقيقة، مما ينتج عنه شعاع قوي ومركّز. فهي ممتازة لالأضواء الخارجية وإضاءة المسار والإضاءة المميزة. الأحجام الشعبية هيبار38للفيضانات في الهواء الطلق وبار20أوبار30لهجات داخلية.

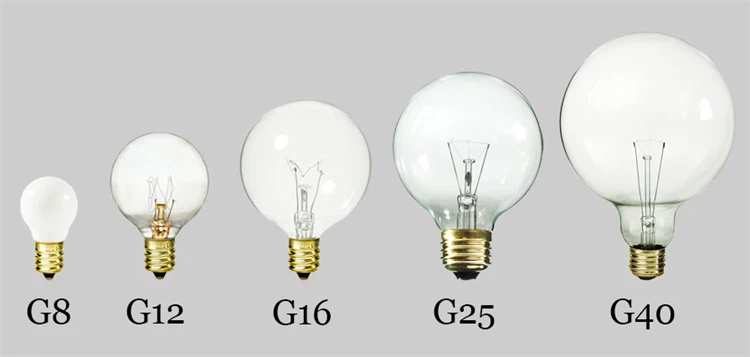

سلسلة -G (الكرة الأرضية):كما يوحي الاسم، هذه المصابيح كروية. وهي تستخدم في المقام الأول فيالتطبيقات الزخرفية، مثل مغاسل الحمامات، والأضواء المعلقة، والتركيبات المفتوحة حيث تكون اللمبة مرئية. الG25هو حجم شائع.
سلسلة T-(أنبوبي):هذه هي المصابيح الأسطوانية، والتي توجد عادة فيالأضواء المعلقة، ومرايا الزينة، وإضاءة الأجهزة(مثل الأفران أو الثلاجات). أT6المصباح، على سبيل المثال، يبلغ قطره 6/8 بوصة.
الأشكال الزخرفية والمتخصصة:
سلسلة C & CA-(الشمعة والشمعة الزاويّة):تم تصميم هذه المصابيح لتشبه لهب الشمعةالثريات وشمعدانات الحائط والتجهيزات الزخرفية. تتميز مصابيح CA بطرف منحني للحصول على تأثير وامض أكثر أناقة.
F-سلسلة (لهب):تشبه مصابيح الشموع ولكن بشكل لهب وامض أكثر تفصيلاً، وغالبًا ما تستخدم في الطراز القديم- أو التركيبات الزخرفية الفاخرة.
سلسلة MR-(عاكس متعدد الأوجه):هذه مصابيح عاكسة للجهد المنخفض-معالسيد16كونها الأكثر شعبية. هم المعيار لإضاءة المسار، وإضاءة علبة العرض، والبقع الغائرة ذات الجهد المنخفض-.. يستخدمون قاعدة الدبوس (مثل GU5.3 أو GU10) بدلاً من القاعدة اللولبية.
أنابيب الفلورسنت الخطية (سلسلة -T):هذه هي الأنابيب الطويلة المستخدمة في أضواء المتاجر وأسقف المكاتب. يشير الحرف "T" هنا أيضًا إلى أنبوبي، حيث يشير الرقم إلى القطر بأثمان البوصة. الحجم في كل مكان هوT8، بقطر 1 بوصة.
الجزء الثاني: دليل لقواعد المصباح الكهربائي
القاعدة هي جزء اللمبة الذي يصلها بالمقبس الكهربائي. يعد استخدام لمبة ذات قاعدة خاطئة هو السبب الأكثر شيوعًا لفشل التثبيت.

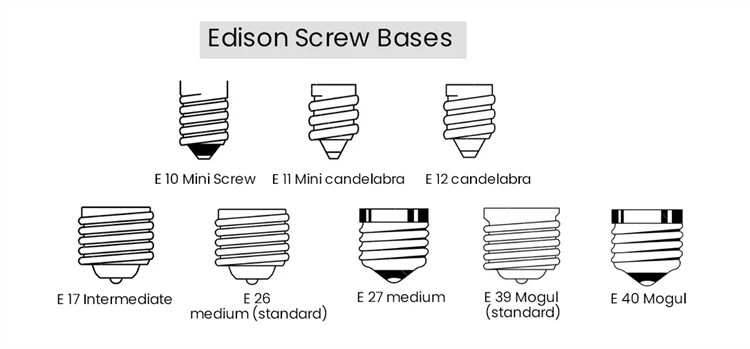

المسمار-في القواعد (برغي إديسون):
هذا هو النوع الأساسي الأكثر انتشارًا، ويُشار إليه بالحرف "E" متبوعًا بالقطر بالملليمتر.
E26 (متوسط):القاعدة القياسية للمصابيح المنزلية في أمريكا الشمالية. تستخدم مع A19 وPAR وBR والعديد من أشكال اللمبات الأخرى.
E27 (متوسط):المعيار في أوروبا ومعظم أجزاء العالم الأخرى. غالبًا ما يكون E26 وE27 قابلين للتبديل ولكن لم يتم تصنيفهما رسميًا على أنهما كذلك.
E12 (الشمعدانات):قاعدة لولبية أصغر تستخدم لمصابيح الثريا والأضواء الليلية وتركيبات الديكور.
E14 (برغي إديسون صغير):المعادل الأوروبي لـ E12، والذي يوجد عادة في الأجهزة والتركيبات الصغيرة.
E39 (مغول) وE40 (جالوت):قواعد لولبية كبيرة تستخدم للمصابيح ذات القدرة العالية-في تطبيقات الإضاءة الصناعية أو إضاءة الشوارع.
قواعد الدبوس:
تستخدم هذه القواعد دبابيس أو أكثر لتوصيل المصباح بالمقبس.
قواعد ثنائية -(G#):يشير الحرف "G" إلى الزجاج، حيث أن المصابيح الأصلية التي تستخدم هذه القاعدة كانت تحتوي على دبابيس زجاجية. يشير الرقم إلى المسافة بالملليمتر بين المسامير.
GU5.3:القاعدة القياسية للجهد المنخفض-.السيد16المصابيح. يحتوي على دبابيس ومقابس مباشرة.
GU10:القاعدة القياسية لجهد التيار الكهربائي-.السيد16المصابيح. لها دبابيس سمينة ذات نهايات مستديرة. تقوم بإدخاله ولفه لتثبيته في مكانه.
G4 وGY6.35:قواعد ثنائية صغيرة -مستخدمة فيمصابيح هالوجين أو مصابيح LED صغيرة ذات جهد منخفض-.لإضاءة الخزانات والأضواء المعلقة والمركبات الترفيهية.
قواعد اللف-و-القفل (GU24):تحتوي هذه القاعدة على دبوسين وهي مصممة للتركيبات الموفرة للطاقة-. تقوم بإدخال المسامير ولف اللمبة لقفلها، مما يمنع استخدام اللمبات القديمة والأقل كفاءة.
قواعد دبوس الفلورسنت:
دبوس واحد-:شائع في -التشغيل الفوري لأنابيب الفلورسنت T8 وT12.
دبوس ثنائي-(جهة اتصال مزدوجة غائرة):المعيار الخاص بأنابيب الفلورسنت T8 وT5. الأكثر شيوعا هوG13قاعدة لمبات T8.
قواعد التخصص:
حربة (ب #):شائع في المملكة المتحدة وأستراليا ودول الكومنولث الأخرى. تحتوي هذه المصابيح على دبابيس على الجانب يتم تثبيتها في مكانها بالضغط والالتواء. مثال:B22d.
إسفين (ث #):تنحني الأسلاك من المصباح إلى القاعدة لتشكل "إسفينًا". شائع في تطبيقات الجهد المنخفض-مثلإضاءة السياراتوأضواء عيد الميلاد.
كيفية اختيار اللمبة المناسبة
التحقق من اللمبة القديمة:إن أبسط طريقة هي إزالة اللمبة القديمة وملاحظة الشكل والأكواد الأساسية المطبوعة عليها.
فحص لاعبا اساسيا:إذا لم يكن لديك لمبة قديمة، انظر إلى المقبس. يتطلب المقبس اللولبي قاعدة من النمط E-، بينما يتطلب المقبس الذي يحتوي على فتحتين صغيرتين قاعدة دبوس.
النظر في التطبيق:
الإضاءة العامة:لمبات A19 أو G25.
أضواء السقف راحة:لمبات BR30 أو BR40.
إضاءة المسار أو اللكنة:لمبات PAR20 أو PAR30 أو MR16.
الثريات:مصابيح من النمط C أو CA أو F- بقاعدة E12 أو E14.
مرآة الغرور:لمبات G25 أو T6.
من خلال فهم هذه الرموز البسيطة، يمكنك التنقل بثقة في ممر الإضاءة واختيار المصباح المثالي لكل احتياجاتك. عندما تكون في شك، قم بإحضار المصباح القديم أو صورة الجهاز إلى المتجر لضمان تطابقه التام.
