دالي التحكم في الإضاءة

التحكم في الإضاءة دالي: الدليل الكامل

تمثل DALI (واجهة الإضاءة الرقمية القابلة للعنونة) تقدمًا كبيرًا في تكنولوجيا التحكم في الإضاءة. وباعتباره معيارًا مفتوحًا ومستقلًا عن الشركة المصنعة-، فإنه يوفر تحكمًا رقميًا متطورًا مع الحفاظ على سهولة التثبيت والتكوين. لقد أصبح هذا البروتوكول هو الخيار المفضل للمساحات التجارية وأماكن الضيافة والمشاريع السكنية الكبيرة التي تبحث عن حلول الإضاءة الذكية.

فهم تقنية دالي

DALI هو بروتوكول اتصال رقمي ثنائي الاتجاه مصمم خصيصًا لأنظمة التحكم في الإضاءة في أتمتة المباني. على عكس طرق التحكم التقليدية أحادية الاتجاه، تتيح تقنية DALI الاتصال ثنائي الاتجاه بين وحدات التحكم وأجهزة الإضاءة الفردية. لا يسمح هذا بإرسال الأوامر فحسب، بل يسمح أيضًا بتلقي تحديثات الحالة والمعلومات التشخيصية من كل تركيبات متصلة.

تم إنشاء البروتوكول كتعزيز للواجهة التسلسلية الرقمية الخاصة بـ Tridonic وتطور ليصبح معيارًا دوليًا (IEC 62386)، مما يضمن التوافق عبر الشركات المصنعة وعمليات تثبيت التدقيق-المستقبلية.

المزايا الرئيسية لأنظمة دالي

مرونة لا مثيل لها
تسمح بنية DALI القابلة للتوجيه بالتحكم الفردي في ما يصل إلى 64 جهازًا في ناقل واحد. يمكن إعادة تشكيل مجموعات الإضاءة والمشاهد من خلال البرامج دون الحاجة إلى إعادة الأسلاك المادية، مما يجعلها مثالية للمساحات ذات المتطلبات المتغيرة.

تركيب مبسط
يعمل نظام الناقل السلكي-الموحد على التخلص من تكوينات الأسلاك المعقدة. لا يحتاج القائمون على التركيب إلى معرفة ترتيب الإضاءة النهائي أثناء التثبيت، حيث يتم التعامل مع المعالجة والتجميع رقميًا بعد التثبيت الفعلي.

فتح التوافق القياسي
وباعتباره بروتوكولًا محايدًا-للمورد، يضمن DALI إمكانية التشغيل التفاعلي بين المكونات من مختلف الشركات المصنعة. وهذا يمنع تقييد البائع-ويوفر إمكانية الوصول إلى الأسعار التنافسية مع الحفاظ على سلامة النظام.

مراقبة ومراقبة شاملة
يستفيد مديرو المرافق من مراقبة حالة التركيبات الفردية في الوقت الفعلي، مما يتيح إجراء الصيانة التنبؤية والتعرف السريع على الأخطاء. يعمل تتبع استهلاك الطاقة وجداول الإضاءة الآلية على تعزيز الكفاءة التشغيلية.

بنية قابلة للتطوير
بدءًا من تركيبات الغرف-الفردية وحتى مجمعات المباني المتعددة-، تتوسع DALI بسهولة. يمكن ربط العديد من حافلات DALI معًا لإنشاء أنظمة إدارة إضاءة شاملة لأي حجم من المشروعات.

مكونات النظام والهندسة المعمارية

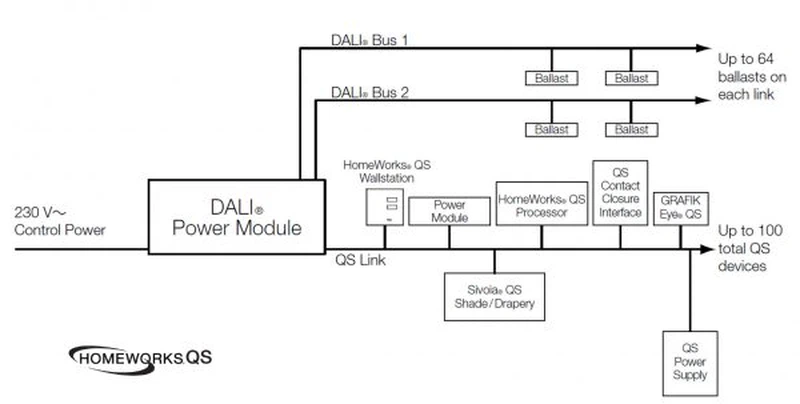

هيكل حافلة دالي
العمود الفقري لأي تثبيت DALI هو الناقل السلكي-الذي يحمل كلا من الطاقة والاتصالات الرقمية. يقوم هذا الناقل ذو الجهد المنخفض- بتوصيل كافة مكونات النظام:

معدات التحكم (برامج تشغيل LED، كوابح)

أجهزة الإدخال (أجهزة الاستشعار والمفاتيح)

وحدات تحكم التطبيق

مخطط المعالجة
يتلقى كل جهاز على ناقل DALI عنوانًا فريدًا (1-64)، بينما يمكن تعريف المجموعات للتحكم في أجهزة متعددة في وقت واحد. يمكن لأوامر البث أيضًا معالجة جميع الأجهزة الموجودة على الناقل عند الحاجة.

خيارات التحكم
يدعم DALI واجهات التحكم المتنوعة:

مفاتيح خافتة للضوء ومفاتيح -مثبتة على الحائط

أجهزة استشعار الإشغال وضوء النهار

برامج الإدارة المركزية

التكامل مع أنظمة أتمتة البناء

واجهات الجوال والويب-.

التثبيت والتكوين

بساطة الأسلاك
تعمل بنية الناقل السلكي- على تقليل تعقيد التثبيت بشكل كبير مقارنة بأنظمة التحكم في الإضاءة التقليدية. يتم تشغيل كبل الجهد المنخفض- القياسي بين الأجهزة في سلسلة تعاقبية-، بدون متطلبات حماية خاصة.

عملية التكليف
بعد التثبيت الفعلي، يتم تكوين النظام من خلال البرنامج:

عنونة الجهاز وتحديد الهوية

مهمة المجموعة

برمجة المشهد

رسم خرائط جهاز التحكم

التحقق من النظام واختباره

يسمح هذا التشغيل الرقمي بإعادة التكوين بسهولة مع تطور متطلبات المساحة، دون الحاجة إلى إجراء تغييرات مادية على التثبيت.

قدرات التكامل

أنظمة أتمتة البناء
تتكامل DALI بسلاسة مع منصات إدارة المباني الرئيسية بما في ذلك Lutron وKNX وBACnet. يتيح ذلك التحكم الموحد في الإضاءة جنبًا إلى جنب مع أنظمة التدفئة والتهوية وتكييف الهواء والأمن وأنظمة البناء الأخرى.

التكوينات الهجينة
يمكن أن يؤدي الجمع بين DALI وبروتوكولات التحكم الأخرى إلى تحسين الوظيفة والتكلفة. تتضمن سيناريوهات التكامل الشائعة ما يلي:

DALI للتحكم في الإضاءة مع KNX للإدارة الشاملة للمبنى

ملحقات الترددات اللاسلكية للتطبيقات التحديثية

اتصال النظام الأساسي لإنترنت الأشياء للإدارة المستندة إلى السحابة-.

سيناريوهات التطبيق

المكاتب التجارية

التحكم الفردي في إضاءة مساحة العمل

الإعدادات المسبقة لمشهد غرفة الاجتماعات

أتمتة الممرات والمناطق المشتركة

إدارة الطاقة من خلال الإشغال وحصاد ضوء النهار

بيئات البيع بالتجزئة

تسليط الضوء على البضائع المرنة

تعديلات الإضاءة الموسمية

أتمتة ساعات التشغيل

تحسين استخدام الطاقة

أماكن الضيافة

مشاهد إضاءة غرفة الضيوف

الإضاءة المزاجية للمنطقة العامة

التحكم في أجواء المطعم والبار

جداول الإضاءة على مستوى المنشأة-

المنشآت الصناعية

التحكم في منطقة الإضاءة العالية-

جدولة الصيانة من خلال مراقبة الاستخدام

تكامل إضاءة السلامة والطوارئ

تتبع استهلاك الطاقة

المواصفات الفنية

جهد الحافلة:16 فولت تيار مستمر (اسمي)

الحد الأقصى للأجهزة لكل حافلة:64 جهاز تحكم + 64 جهاز تحكم

الأسلاك:الناقل السلكي القياسي-غير حساس للقطبية-.

معدل البيانات:1200 باود

طول الكابل:الحد الأقصى 300 متر لكل حافلة

تنفيذ المنتج

يقدم InStyle LED حلول DALI الشاملة بما في ذلك:

أجهزة استقبال DALI ذات قناة واحدة (سعة 8 أمبير)

وحدات تحكم DALI متعددة القنوات- (تكوين 4×5A)

مخفّتات الإضاءة ولوحات الواجهة المثبتة على الحائط-

مكونات تكامل النظام

المستقبل-تصميم إثبات

يضمن التطور المستمر لـ DALI استمرار أهميته:

يعمل DALI-2 على تحسين إمكانية التشغيل البيني وإضافة أنواع جديدة من الأجهزة

تعمل خيارات DALI اللاسلكية على زيادة المرونة للمشروعات التحديثية

تستمر قدرات تكامل إنترنت الأشياء في التوسع

يؤدي اعتماد الشركات المصنعة المتزايد إلى تعزيز النظام البيئي

خاتمة

يمثل DALI التوازن الأمثل بين التحكم المتطور في الإضاءة والتنفيذ العملي. إن منهجه القياسي المفتوح، جنبًا إلى جنب مع الإمكانات الرقمية القوية والتثبيت المباشر، يجعله الاختيار المنطقي للمشروعات التي تتطلب إدارة إضاءة موثوقة وقابلة للتطوير ومستدامة-.

سواء كنت تنفذ التحكم الأساسي في الإضاءة في مكتب صغير أو تصمم استراتيجية شاملة لأتمتة المبنى، توفر DALI الأساس التقني والمرونة لتلبية الاحتياجات الحالية والتحديات المستقبلية في تصميم الإضاءة الذكي.
