حل مشكلات شريط LED الحرجة: المناطق المظلمة وفشل التحكم في الألوان
أصبحت شرائط LED لا غنى عنها في الإضاءة المعمارية والتجارية والسكنية الحديثة بسبب مرونتها وقدرات الألوان الديناميكية. ومع ذلك، هناك مشكلتان مستمرتان-المناطق المظلمة وفشل التحكم في الألوان-يمكنهما تقويض الأداء والموثوقية بشكل كبير. استنادًا إلى حالة تقييم جودة الطب الشرعي التفصيلية، تشرح هذه المقالة الأسباب الجذرية لهذه المشكلات وتقدم حلولاً منهجية مفيدة للمشترين العالميين ومحددي المشاريع.

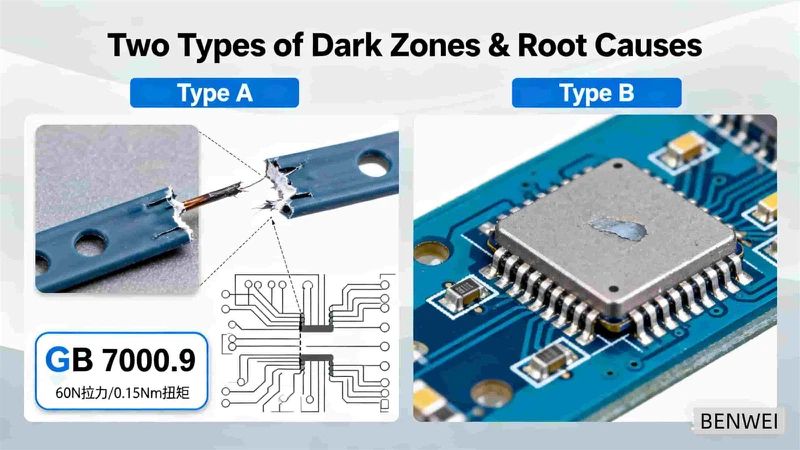

1. إزالة الغموض عن "المناطق المظلمة": نوعان متميزان
تعتبر "المناطق المظلمة"، حيث تفشل أجزاء من شريط LED في الإضاءة، شكوى شائعة. يصنفها البحث إلى نوعين بأسباب وتخصيصات مختلفة للمسؤولية [1].
النوع أ: الضرر المادي-المناطق المظلمة المستحثة (فشل كامل)
الأعراض:يتحول الشريط إلى اللون الداكن من نقطة محددة حتى النهاية.
السبب الجذري:يحدث هذا عادة بسببالأضرار المادية أثناء التثبيت أو الاستخدام، مثل الثني المفرط أو السحب أو التكسير، الذي يؤدي إلى كسر وصلات اللحام أو الدوائر الموجودة على الدائرة المطبوعة المرنة (FPC).
شهادة:في إحدى الحالات، أظهرت عينة معيبة كسرًا كاملاً في وصلة اللحام في بداية القسم المظلم. وبعد إعادة لحامه، عمل الشريط كما ينبغي [1]. أكدت اختبارات القوة الميكانيكية وفقًا لمعيار GB 7000.9 أن الشرائط المؤهلة يمكنها تحمل 60 نيوتن و0.15 نيوتن متر من عزم الدوران دون فشل، مما يشير إلى أن مثل هذه الانكسارات ليست بسبب ضعف المنتج المتأصل [1، 2].
مسؤولية:يقع هذا في المقام الأول نتيجة للمعالجة غير السليمة أثناء التثبيت أو حدوث تلف بعد التثبيت-.
النوع ب: عيب في الجودة-المناطق المظلمة المستحثة (فشل موضعي)
الأعراض:فقط جزء قصير محدد من الشريط يفشل في الإضاءة.
السبب الجذري:وهذا يشير مباشرة إلىمشاكل التصنيع الداخلي أو جودة المكونات. الجناة المشتركة تشمل:
تعد شريحة LED التي تفشل داخل الجزء المظلم أحد الأسباب الشائعة.
إن الزيادة الكبيرة في المقاومة في دائرة التحكم المحلية تمنع التيار من الوصول إلى مجموعة من مصابيح LED، حتى عندما تظل مصابيح LED الفردية سليمة [1].
مسؤولية:تقع على عاتق الشركة المصنعة، بسبب المكونات المعيبة، أو تصميم الدوائر المعيب، أو عمليات الإنتاج السيئة.
نصيحة المشتري:بالنسبة لتصميمات "الإضاءة-الرئيسية-"، تأكد من تثبيت الشريط بشكل صحيح (على سبيل المثال، تثبيت شرائط الباعث الجانبية -عموديًا). يمكن أن يؤدي التثبيت غير الصحيح إلى حجب الضوء، مما يؤدي إلى إنشاء "منطقة مظلمة" مرئية، وهذا ليس خطأ في المنتج.
2. السبب الخفي وراء فشل التحكم في الألوان: EMI
غالبًا ما يتم تشخيص فشل التحكم في اللون، حيث لا يستجيب الشريط بشكل صحيح للأوامر، بشكل خاطئ على أنه مشكلة في وحدة التحكم. ومع ذلك، تكمن المشكلة الأساسية في كثير من الأحيان في شريط LED نفسه.
الآلية الأساسية: التداخل الكهرومغناطيسي المولد ذاتيًا (EMI)
شهادة:كشف الاختبار المتوافق مع GB/T 17743-2021 أن بعض شرائط العينات "الجيدة" تجاوزت بالفعل الحدود لكليهماأجرى اضطراب(9 كيلو هرتز - 30 ميجا هرتز عبر خطوط الكهرباء) واضطراب يشع(30 ميجا هرتز-300 ميجا هرتز) [1، 3].
كيف يسبب الفشل:ترجع الضوضاء الكهرومغناطيسية المفرطة المنبعثة من الشريط إلى وحدة التحكم من خلال خطوط الطاقة/الإشارة أو تشع عبر الفضاء. يطغى هذا الضجيج على إشارات التحكم الرقمية الحساسة (على سبيل المثال، PWM، البيانات التسلسلية)، مما يؤدي إلى إتلاف أوامر اللون والسطوع [1].
العثور على المفتاح:السبب الجذري هو الشريط نفسهالإفراط في انبعاث EMI، وليس عدم التوافق مع وحدة التحكم. وأظهرت الاختبارات أيضًا أن الشرائط تستوفي معايير المناعة (GB/T 18595)، مما يؤكد أنها "جيدة في استقبال" التداخل ولكنها "سيئة في إصداره" [1، 4].
3. حلول نظامية لشرائط LED الموثوقة
وللتغلب على هذه المشكلات، يعد اتباع نهج شامل بدءًا من التصميم وحتى الفحص النهائي أمرًا ضروريًا.
أ. تعزيز الموثوقية الميكانيكية والعمليات
تعزيز وصلات اللحام:قم بتحسين معلمات اللحام وإضافة هياكل تخفيف الضغط -لمنع التشققات والثني.
تحسين الطلاءات الواقية:تأكد من التطبيق المتساوي والكامل للطلاء المطابق أو مواد التأصيص للحماية من الرطوبة والإجهاد البدني.
ب. تحديد مصادر المكونات والتحكم فيها بشكل صارم
فحص رقاقة LED:قم بتنفيذ اختبارات صارمة لمعلمات القياس الضوئي والموثوقية (على سبيل المثال، درجة الحرارة/الرطوبة العالية-والحماية من التفريغ الكهروستاتيكي).
تتبع سلسلة التوريد:إنشاء نظام لتتبع الدُفعات لتحديد أعطال المكونات ومعالجتها بسرعة.
ج. تصميم قوي للتوافق الكهرومغناطيسي (EMC) (حرج)
تخطيط الدائرة الأمثل:صمم تخطيطات PCB/FPC لتقصير-حلقات التيار عالية التردد وفصل خطوط الإشارة الحساسة عن مصادر الضوضاء.
التصفية المتكاملة:قم بدمج مرشحات EMI عند مدخلات الطاقة وخطوط الإشارة لقمع الضوضاء الموصلة.
طوبولوجيا السائق المتفوقة:اختر محركات التيار الثابت- ذات التداخل الكهرومغناطيسي المنخفض بدلاً من مصادر الطاقة السعوية الأساسية.
4. الشراكة مع الشركة المصنعة التي تعطي الأولوية للموثوقية
بالنسبة للمشترين الدوليين، يعد اختيار مورد ملتزم بمعايير التصميم ومراقبة الجودة الصارمة أمرًا أساسيًا لتجنب فشل المشروع وعوائده المكلفة.
إضاءة بينوي، الشركة الرائدة في مجال تصنيع شرائط LED ومقرها في شنتشن، الصين، تجسد هذه الفلسفة. نحن ندمج هذه الحلول الهامة في عملية الإنتاج لدينا:
نحن نصمم شرائطنا باستخدام دوائر EMC القوية منذ البداية لمنع مشكلات التحكم في اللون.
نحن ننفذ فحصًا صارمًا للمكونات ومجموعة كاملة من اختبارات الموثوقية، بما في ذلك القوة الميكانيكية والتدوير المرن واختبارات الضغط البيئي.
نحن نؤيد ونلتزم باختبارات EMC الشاملة (EMI وEMS) كجزء أساسي من بروتوكول ضمان الجودة الخاص بنا.
من خلال التركيز على الموثوقية الأساسية والتوافق الكهرومغناطيسي، توفر Benwei Lighting شرائط LED تعمل باستمرار في التطبيقات الأكثر تطلبًا.
مراجع
[1] لي، إكس. (2025). آليات وحلول الأعطال للمناطق المظلمة وفشل التحكم في الألوان في شرائط LED.الصين الخفيفة والإضاءة, (10), 55-59.
[2] غيغابايت 7000.9-2008. متطلبات السلامة لمنتجات سلسلة الإضاءة.
[3] جيجابايت/ت 17743-2021. حدود وطرق قياس خصائص التشويش الراديوي للإضاءة الكهربائية والمعدات المماثلة.
[4] جيجابايت/تي 18595-2014. متطلبات المناعة الكهرومغناطيسية لمعدات الإضاءة العامة.
