ما المقصود بالمصباح المضاد للانفجار-؟ فضح الأسطورة وكشف النقاب عن الهندسة

ما هو "المصباح المضاد للانفجار-"؟ فضح الأسطورة وكشف النقاب عن الهندسة

إذا كنت قد سمعت من قبل مصطلح "مصباح مقاوم للانفجار-"، فربما تخيلت مصباحًا كهربائيًا مزودًا بدرع غير قابل للتدمير، ومصمم لاحتواء انفجار داخلي عنيف. على الرغم من أن هذه الصورة مقنعة، إلا أنها ليست دقيقة تمامًا. الحقيقة أكثر دقة وأكثر براعة.

إذًا، ما هو المصباح المضاد للانفجار-؟ باختصار،لم يتم تصميمه في المقام الأول لمنع المصباح من الانفجار.وبدلاً من ذلك، فإن مهمتها الأساسية هي منع المصباح نفسه من التعرض للضوءإشعالجو محدد وخطير يحيط به.

ستتعمق هذه المدونة في عالم الإضاءة المقاومة للانفجار-، لتوضح ماهيتها وكيفية عملها والمعايير المهمة التي تحكمها وسبب اعتبارها حجر الزاوية للسلامة في عدد لا يحصى من الصناعات.

المفهوم الخاطئ الأساسي: احتواء الانفجار مقابل منعه

دعونا نوضح المفهوم الخاطئ الأساسي على الفور:

الأسطورة الشائعة:تم تصميم المصباح المضاد للانفجار- ليتحمل ويحتوى قوة انفجار اللمبة الداخلية أو انفجار المكون.

الواقع:تم تصميم مصباح مقاوم للانفجار-.منع حدوث انفجار خارجيمن الحدوث. ويحقق ذلك من خلال ضمان توليد أي شرارة كهربائية أو قوس أو ارتفاع في درجة حرارة السطحداخللا يمكن للجهاز أن يهرب لإشعال الغازات أو الأبخرة أو السوائل أو الغبار القابلة للاشتعال في البيئة الخارجية.

لا تنظر إلى الأمر باعتباره ملجأً للقنابل، بل باعتباره سجنًا شديد الحراسة-للشرر والحرارة. الانفجار المحتمل موجود في الخارج، ومهمة المصباح هي عدم السماح لعناصره الداخلية بأن تصبح المفتاح الذي يفتح أبواب الكارثة.

أين هذه الإضاءة مطلوبة؟ "الموقع الخطير"

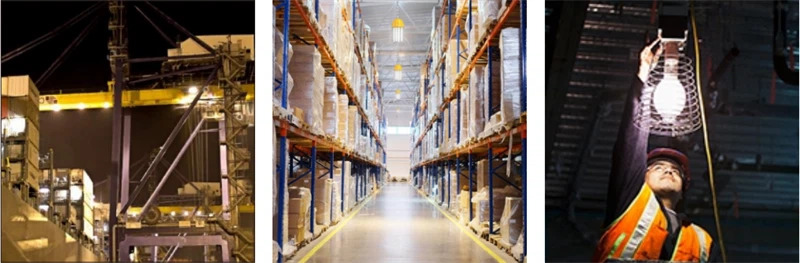

الأضواء المقاومة للانفجار- ليست مناسبة لغرفة معيشتك. تم تكليفهم باستخدامها في المناطق المصنفة على أنهاالمواقع الخطرة (المصنفة).. هذه هي الأماكن التي قد يصبح فيها الغلاف الجوي متفجراً أثناء العمليات العادية أو غير الطبيعية.

تشمل الأمثلة الشائعة ما يلي:

النفط والغاز:المصافي، منصات الحفر، مصانع المعالجة.

الكيميائية والصيدلانية:المنشآت التي تتعامل مع المذيبات أو الأبخرة أو المساحيق الدقيقة.

التعدين:مناجم تحت الأرض حيث يوجد غاز الميثان وغبار الفحم القابل للاحتراق.

تداول الحبوب والزراعة:الصوامع ومطاحن الدقيق ومصاعد الحبوب حيث يمكن أن يكون الغبار المحمول بالهواء شديد الانفجار.

الفضاء والسيارات:كبائن رش الطلاء ومناطق توزيع الوقود.

في هذه البيئات، يمكن لمفتاح الإضاءة القياسي، أو التوصيل غير المحكم في أحد الأجهزة، أو حتى السطح الساخن العادي للمصباح أن يوفر مصدر اشتعال لانفجار مدمر. تم تصميم التركيبات المضادة للانفجارات- للقضاء على هذا الخطر.

كيف يعمل في الواقع؟ المبادئ الهندسية

إن المصطلح "مقاومة للانفجار-" هو مفهوم هندسي محدد، وليس مصطلحًا تسويقيًا عامًا. تحقق التركيبات هذا التصنيف من خلال العديد من مبادئ التصميم الرئيسية، والتي غالبًا ما تستخدم معًا:

1. الاحتواء (مبدأ "إثبات الانفجار" بالمعنى الدقيق للكلمة)
هذه هي الطريقة الأكثر شيوعا. يتم وضع الجهاز داخل حاوية قوية بشكل لا يصدق، وعادة ما تكون مصنوعة من الألومنيوم المصبوب أو الفولاذ المقاوم للصدأ، ومصممة لتحمل الضغط الداخلي الهائل.

العملية:إذا تسرب غاز قابل للاشتعال إلى الوحدة وأشعلته شرارة داخلية، فإن العلبة قوية بما يكفي لإيقافهااحتواء الانفجار الناتج.

مسار اللهب:والأهم من ذلك، أن المفاصل التي تلتقي فيها أبواب أو أغطية العلبة بالجسم ليست مغلقة فقط؛ لقد تم تصنيعها بدقة-فيمسار اللهب. يسمح هذا المسار للغازات الساخنة الناتجة عن الانفجار الداخلي بالهروب، ولكن في هذه العملية، يتم إجبارها على المرور عبر متاهة طويلة وضيقة ومبردة، وبحلول وقت خروجها إلى الغلاف الجوي الخارجي، تكون باردة بدرجة كافيةعدم إشعال الأجواء الخطرة المحيطة.

هذه هي عبقرية التصميم: فهو لا يمنع الاشتعال الداخلي؛ فهو يدير العواقب حتى تصبح غير ضارة.

2. منع الاشتعال
يركز هذا النهج على القضاء على الظروف التي يمكن أن تسبب الاشتعال في المقام الأول.

السلامة الجوهرية (مثال الأول):يحد هذا التصميم من الطاقة الكهربائية والحرارية داخل الدائرة إلى مستوى غير قادر على إشعال الجو الخطير المحدد. يتم استخدامه غالبًا للأجهزة-منخفضة الطاقة مثل المستشعرات والأجهزة، ولكن المبدأ يرشد التصميم على نطاق أوسع.

التغليف (على سبيل المثال م):يتم إغلاق المكونات الكهربائية التي يمكن أن تسبب شرارة بشكل دائم (في وعاء) في مركب راتنجي.

الضغط (السابق ع):يتم تطهير العلبة بشكل مستمر بالهواء أو الغاز النظيف الخامل، مما يحافظ على الهواء القابل للاشتعال خارجًا.

فك تشفير الملصق: فهم طرق الحماية

لاختيار التركيب المناسب، يجب أن تفهم ملصق الشهادة الخاص به. فيما يلي تفاصيل التعليمات البرمجية النموذجية، على سبيل المثال: Ex d IIB T4 Gb

لماذا تعد فئة درجة الحرارة (رمز -T) أمرًا بالغ الأهمية:
يمكن للسطح الساخن أن يشعل جوًا قابلاً للاشتعال بنفس سهولة الشرارة. يضمن رمز T- أن السطح الخارجي للتركيبة لن يصبح لوحًا ساخنًا. على سبيل المثال، تصنيف T4 (135 درجة) أكثر أمانًا لعدد أكبر من الغازات من تصنيف T3 (200 درجة).

دراسة حالة: تكلفة ارتكاب الأخطاء

خلفية:كان هناك-مصنع متوسط ​​الحجم لتجهيز الأغذية ينتج عنه غبار النشا القابل للاحتراق، مزودًا بتركيبات فلورسنت قياسية في منطقة التغليف الخاصة به. في حين أن المنشأة كانت تحتوي على أنظمة لجمع الغبار، فقد حدثت تراكمات عرضية على تركيبات الإضاءة.

الحادثة:فشل الصابورة الموجودة داخل وحدة إضاءة الفلورسنت القياسية، مما أدى إلى ارتفاع درجة الحرارة. أشعلت الحرارة المفرطة طبقة غبار النشا التي استقرت في الجزء العلوي من الجهاز.

النتيجة:وسرعان ما تصاعد الحريق الأولي، مما أدى إلى اشتعال الغبار المتطاير في الهواء في المنشأة، مما أدى إلى انفجار غبار ثانوي. وكانت النتيجة حدوث أضرار جسيمة في الممتلكات، وتوقف كامل للإنتاج لعدة أشهر، ولحسن الحظ في هذه الحالة، لم تحدث سوى إصابات طفيفة بسبب الإخلاء السريع.

الدرس:وكانت هذه كارثة يمكن الوقاية منها. وكان النبات أالموقع الخطير (الفئة الثانية، القسم 2، للغبار القابل للاحتراق)ولكنها تستخدم الإضاءة القياسية غير المصنفة. لو أنهم قاموا بتركيب تجهيزات مصنفة للغبار القابل للاحتراق (على سبيل المثال، مع تصنيف Ex t)، لكان من الممكن احتواء مصدر الإشعال. كان الاستثمار الأولي في المعدات المناسبة يمثل جزءًا صغيرًا من تكلفة الأضرار وانقطاع الأعمال.

ثورة LED في الإضاءة المقاومة للانفجار-.

بينما تستخدم التركيبات التقليدية المقاومة للانفجارات-مصابيح التفريغ عالية الكثافة (HID) مثل Metal Halide، أصبحت تقنية LED هي المعيار الذهبي الجديد. إليكم السبب:

إن السلامة المتأصلة لمصابيح LED-عملها الرائع وخيارات تشغيلها ذات الجهد المنخفض-تتوافق تمامًا مع أهداف التصميم المضاد للانفجار-، مما يجعلها الاختيار الأفضل والأكثر استدامة.

الخلاصة: السلامة حسب التصميم

يعد المصباح المضاد للانفجار-تحفة فنية من الهندسة الوقائية. إنه ليس جسمًا سحريًا غير قابل للتدمير، ولكنه جهاز أمان مصمم ومختبر بدقة. وليس هدفها احتواء تدميرها، بل أن تكون حارساً سلبياً يمكن الاعتماد عليه في البيئات حيث يمكن لشرارة واحدة أو لحظة من الحرارة المفرطة أن تؤدي إلى كارثة.

يعد فهم "لماذا" و"كيف" وراء هذه التركيبات أمرًا بالغ الأهمية للمهندسين ومديري السلامة ومتخصصي المشتريات. ومن خلال تحديد التركيبات المعتمدة بشكل صحيح-على نحو متزايد، ونموذج LED القوي والفعال-للمواقع الخطرة المحددة، تفعل الشركات أكثر من مجرد الالتزام باللوائح. إنهم يستثمرون في السلامة المستمرة لموظفيهم، وحماية أصولهم، والسلامة التشغيلية لمنشآتهم. إنه تذكير قوي بأنه في البيئات-عالية الخطورة، يتم تضمين السلامة الحقيقية، من الألف إلى الياء، ونعم، وصولاً إلى المصابيح الكهربائية.
